深化設計是指在原設計方案、條件圖基礎上，結合現場實際情況，對圖紙進行完善、補充、繪制成具有可實施性的施工圖紙，深化設計后的圖紙滿足原方案設計技術要求，符合相關地域設計規范和施工規范，并通過審查，圖形合一，能直接指導現場施工。
深化設計服務，分為具體項目深化設計和深化設計咨詢培訓兩項內容。

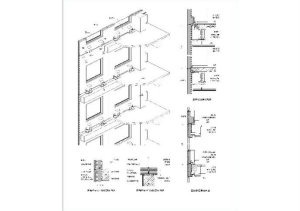

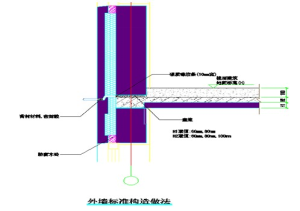

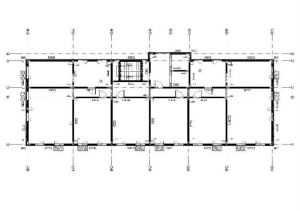

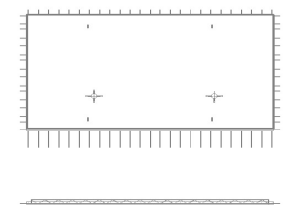

具體項目深化設計，是根據甲方提供建筑結構圖進行PC構件拆分設計，根據甲方提供的專業設計院所設計的建筑、結構、電器圖紙，進行構件拆分，并出具拆分設計圖紙，主要包括構件拆分深化設計說明、項目工程平面拆分圖、項目工程拼裝節點詳圖、項目工程墻身構造詳圖、項目工程量清單明細、構件結構詳圖、構件細部節點詳圖、構件吊裝詳圖、構件預埋件埋設詳圖。
根據工程結構特點及甲方要求，主要拆分構件產品有預制混凝土外墻板、預制混凝土內墻板、預制混凝土梁、預制混凝土疊合板、預制混凝土PCF板、預制混凝土樓梯板、預制混凝土陽臺板、預制混凝土空調板、預制混凝土女兒墻;
深化設計咨詢培訓，是依托PC構件生產實踐進行相關拆分設計要點、方法的培訓，包括拆分設計原則依據培訓、PC構件拆分培訓、相關拆分設計軟件培訓、拆分設計圖紙培訓。
a.拆分設計原則依據培訓：主要指裝配式混凝土結構拆分設計相關標準、規范、規程及規定學習;
b.PC構件拆分培訓：根據剪力墻結構特點，主要拆分構件產品有預制混凝土外墻板、預制混凝土內墻板、預制混凝土梁、預制混凝土疊合板、預制混凝土PCF板、預制混凝土樓梯板、預制混凝土陽臺板、預制混凝土空調板、預制混凝土女兒墻;
c.相關拆分設計軟件培訓：通過三維軟件更為直觀準確的進行構件設計;
d.拆分設計圖紙培訓：主要包括構件拆分深化設計說明、項目工程平面拆分圖、項目工程拼裝節點詳圖、項目工程墻身構造詳圖、項目工程量清單明細、構件結構詳圖、構件細部節點詳圖、構件吊裝詳圖、構件預埋件埋設詳圖。
